Dimensionando e Alinhando Mapas

Dimensionamento Inteligente para Mapas

O recurso de Redimensionamento Inteligente permite alterar o tamanho da página para corresponder ao seu mapa quando você o coloca na camada de mapa.

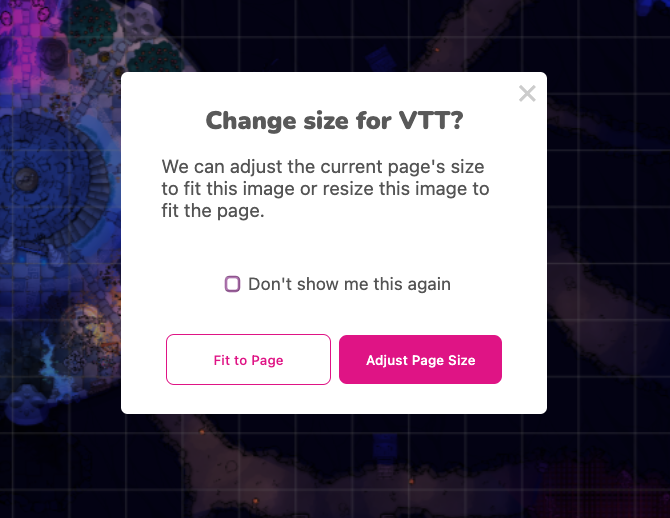

Se você adicionar uma imagem a uma camada de mapa vazia, será solicitado que redimensione a página para ajustar o mapa. Você sempre pode escolher ajustar o mapa à página você mesmo, ou usar nossa ferramenta de alinhamento à grade. Pressione o botão "Não mostrar novamente" e continue criando sua masmorra!

Recurso Smart Sizing:

  • Este recurso só funciona quando um mapa está sendo colocado em uma camada de mapa em branco.
  • Smart Sizing não funciona se o mapa for menor que o tamanho atual do mapa.
  • O recurso funciona melhor com imagens de mapa sem grade.
  • O dimensionamento inteligente funciona em uploads pessoais, não em compras no Marketplace.

Além do dimensionamento inteligente, agora você pode definir suas próprias dimensões de grade para imagens enviadas. Defina o tamanho e nunca se preocupe em redimensionar quando soltar uma imagem novamente.

Usando a Ferramenta de Alinhamento à Grade

Às vezes, você pode querer usar um mapa de batalha pré-fabricado que já tenha uma superfície com grade. Se você está tendo dificuldades para alinhar a grade da sua imagem com a do Roll20, nossa ferramenta de alinhamento com a grade pode ajudar.

  1. Dê zoom para 150%.
  2. Certifique-se de estar na camada de Fundo do Mapa & .
  3. Clique com o botão direito na imagem do seu mapa e escolha Avançado -> Alinhar com a Grade.
  4. Clique e arraste para traçar um quadrado de 3x3 (três na horizontal & três na vertical) alinhado com a grade do seu mapa. Por enquanto, ignore a grade do Roll20. Embora a precisão perfeita em pixels não seja necessária, um traçado mais preciso reduz a necessidade de ajustes futuros.
  5. Quando você soltar o mouse, uma nova janela aparecerá. Se você estiver satisfeito com o seu traçado, clique no botão "Alinhar com a Grade" para confirmar.
  6. A Ferramenta de Alinhamento à Grade deve redimensionar seu mapa para corresponder de forma bastante precisa à grade do Roll20. Use os transformadores de dimensionamento horizontal e vertical em sua imagem para ajustar finamente o alinhamento da grade.

Aqui estão 4 maneiras diferentes de alinhar seu mapa no Roll20. Neste tutorial, explicaremos como configurar sua página, definir dimensões, alinhar com a Grade e compartilhar dicas para mapas que são mais desafiadores de alinhar.


Mais dicas sobre alinhamento

Se você tiver problemas para alinhar à grade, esta é uma explicação de Gauss.

Mapa quadrado

Siga estes passos para alinhar um mapa quadrado. Essas etapas pressupõem que você já tenha colocado o mapa na camada de mapa e que esteja visualizando a camada de mapa atualmente.

  1. Comece definindo o zoom para 150%.
  2. Em seguida, clique com o botão direito no seu mapa e selecione Avançado -> Alinhar à Grade.
  3. Trace uma seção 3x3 da grade do seu mapa e solte e clique no botão de alinhamento da grade.

Para ajustar finamente o mapa:

  1. Mantenha pressionada a teclaAlt. Com o mouse, mova o mapa para que a grade esteja alinhada o mais próximo possível. Fazer isso no centro do mapa produzirá os melhores resultados.
  2. Use os transformadores de escala (caixas azuis claras nas bordas do mapa) para redimensionar o mapa para se ajustar melhor.
  3. Para um ajuste mais preciso, clique com o botão direito do rato no mapa e seleccione Advanced->Set Dimensions.
    • Se aslinhas verticais do mapaestiverem àesquerdadas linhas da grelha Roll20, aumente a largura.
    • Se aslinhas verticais do mapaestiverem àdireitadas linhas da grelha Roll20, diminua a largura.
    • Se aslinhas horizontais do mapaestiveremacima daslinhas da grelha Roll20, aumente a altura.
    • Se aslinhas horizontais do mapaestiveremabaixo daslinhas da grelha Roll20, diminua a altura.
  4. Repita o passo acima até que a grade corresponda a todo o seu mapa.

Mapa hexagonal

Siga estes passos para alinhar um mapa hexagonal. Observação:Certifique-se de escolher o estilo de grade correto nas Configurações da Página.

  1. Arraste o mapa para a camada de mapas.
  2. Use os redimensionadores (caixas pequenas nas bordas da imagem) para deixar o mapa hexagonal com o mesmo tamanho da grade hexagonal.
  3. Encontre o meio do mapa seguindo as instruções abaixo:
    1. Altura: Conte o número de hexágonos verticais. O meio do mapa deve ser o ponto médio. Por exemplo, se o seu mapa tiver 60 hexágonos de altura, o ponto médio é a linha entre o hexágono 30 e 31.
    2. Largura: Conte os hexágonos horizontais. O meio do mapa deve ser o ponto médio. Por exemplo, se o seu mapa tiver 80 hexágonos de largura, o ponto médio é a linha entre o hexágono 40 e 41.
    3. Os dois pontos médios devem criar uma interseção que é o meio do mapa. É aqui que você fará ajustes.
  4. Alinhe a interseção no meio do mapa. Você pode fazer isso segurandoAlte alinhando a interseção do mapa com a interseção da grade.
  5. Alinhe primeiro as linhas horizontais do mapa. Clique com o botão direito no mapa, selecione Avançado->Definir Dimensões.
  6. Se as linhas acima da linha de partida estiverem acima da grade Roll20, diminua a altura. Se as linhas estiverem abaixo da grade Roll20, aumente a altura. #*Repita o passo acima se o ponto de alinhamento ficar deslocado. Isso pode acontecer se o ponto de alinhamento não for o centro do mapa. Continue repetindo isso até que as linhas horizontais do mapa estejam perfeitas.
  7. Alinhe as linhas verticais do mapa ao lado. Clique com o botão direito no mapa, selecione Avançado->Definir Dimensões.
  8. Se as linhas à direita da linha de partida estiverem à direita da grade Roll20, então diminua a largura. Se as linhas estiverem à esquerda, então aumente a largura.
    • Repita o passo acima se o ponto de alinhamento ficar deslocado. Isso pode acontecer se o ponto de alinhamento não for o centro do mapa. Continue repetindo isso até que as linhas verticais do mapa estejam perfeitas.


Para Hex (V), inverta todas as instruções acima que envolvem largura e altura ou horizontal e vertical.

Maior precisão na alinhamento da grade

Aqui estão algumas outras dicas e truques para obter um Alinhamento à Grade mais preciso como primeiro passo:

  1. Aumente o tamanho da página para um número muito grande (como 200 por 200). Você pode ajustar as configurações para o mapa atual na Barra de Ferramentas da Página.
  2. Defina o zoom para 50% e depois expanda o tamanho do mapa para ajustar ao tamanho da página.
  3. Defina o zoom para 150% e use a ferramenta Alinhar à Grade.
  4. Reduza o zoom para 50% e mova seu mapa para o canto superior esquerdo da página.
  5. Diminua o tamanho da página para corresponder ao tamanho do seu mapa.
  6. Volte o nível de zoom para 100% e siga as dicas de ajuste fino acima.

Mapa extraído de um PDF

Eu extraí meu mapa de um PDF e a grade é muito pequena mesmo quando definida como 150%!
Existe uma solução simples:

Felizmente, isso tem uma solução simples:

  1. Siga os passos acima para alinhar o mapa à grade.
  2. Use a ferramenta Definir Dimensões para aumentar o tamanho do mapa. Certifique-se de usar um múltiplo de 2. Exemplo: Se as dimensões atuais do seu mapa forem 3640 por 5040, então dobre as dimensões para 7280 por 10080.
  3. Aumente o Tamanho da Página (na Barra de Ferramentas da Página) para se ajustar ao novo tamanho do seu mapa.
  4. Você pode precisar dobrar o tamanho da grade e reduzir pela metade o tamanho da escala. Você pode encontrar ambos os campos nas Configurações da Página na Barra de Ferramentas da Página.
  5. Faça quaisquer ajustes finais, como usar Alt e mover o mapa e reposicioná-lo, se necessário.

Existem outros métodos para resolver esse problema, mas a maioria deles é mais complicada. Se você perceber que usar um tamanho de grade diferente de 1 cria um problema, entre em contato conosco para que possamos ajudá-lo a corrigir isso, mantendo o tamanho da grade em 1.

Eu conheço as dimensões em pixels, como eu me adapto aos 70x70 pixels do Roll20?

Eu tenho uma grade de mapa que é 64x64pixels. Eu quero definir a grade Roll20 para 64x64pixels. Como faço isso?

  1. Use a ferramenta Definir Dimensões para definir as dimensões do seu mapa como um múltiplo da grade. Por exemplo: se sua grade tiver 50 quadrados por 32 quadrados e usar 64 pixels por 64 pixels, defina as dimensões para 3200 por 2048. Isso presume que não há bordas de grade parciais. Se houver, você precisará usar a ferramenta Alinhar à Grade.
  2. Em uma calculadora, divida o tamanho da grade por 70. Isso produzirá um valor decimal. Exemplo: 64/70 resultará em 0.91428571...
  3. Defina o tamanho da unidade de grade como o valor decimal que você calculou. Isso pode ser encontrado nas Configurações de Página para o seu mapa na Barra de Ferramentas da Página.
  4. Agora precisamos ajustar a Escala. Divida a escala desejada (como 5 pés) pelo valor decimal que você calculou no passo 1 e coloque esse número na escala. Exemplo: 5/0.91428571... resultará em 5.46875. Clique em OK.
  5. Agora, segure Alt e mova o mapa para alinhar as grades, se necessário. Elas devem se alinhar perfeitamente.

Outro método para alinhar mapas com grades existentes

  1. Clique com o botão direito na imagem e defina as dimensões para 700x700px (10 células em cada direção).
  2. Clique com o botão direito na imagem e defina "é desenho". Você pode pular esta etapa se tiver certeza de que as bordas do mapa estão exatamente em uma linha da grade (há muitos mapas, especialmente os mais antigos, que não estão).

    Essas duas etapas fornecem espaço suficiente para visualizar facilmente a imagem e ver claramente alguns detalhes, especialmente a grade no mapa.

  3. Ajuste a imagem para que o canto superior esquerdo esteja em uma linha e coluna a partir das bordas superiores e esquerdas do mapa.
  4. Ajuste a grade do Roll20 para uma configuração que seja altamente visível e contraste bem com o mapa específico que você está usando.
  5. Arraste a parte inferior do mapa para baixo até que as linhas da grade do mapa ao longo da borda esquerda se alinhem com a grade do Roll20. Amplie a página do mapa do Roll20 conforme necessário para obter espaço suficiente.
  6. Arraste a borda direita para fora até que as linhas da grade do mapa ao longo da borda superior se alinhem com a grade do Roll20.  Amplie a página do mapa do Roll20 conforme necessário para obter espaço suficiente.
  7. Alguns mapas antigos não tinham uma linha de grade na borda do mapa e, em vez disso, terminavam cerca de metade de outra linha/coluna de células. Para evitar encaixar na grade, você pode definir a imagem como modo "desenho", permitindo que você alinhe o canto superior esquerdo conforme necessário. Ajuste conforme necessário para que qualquer saliência fique na linha/coluna de borda.
  8. Após esticar o mapa para alinhar com a grade, avalie se você está satisfeito com a resolução de exibição do mapa. Se o mapa estiver borrado, use "definir dimensões" para ajustar o tamanho da imagem pela metade. Em seguida, defina o tamanho da grade como 0.5, ajuste o alinhamento do canto superior esquerdo, se necessário, e reduza o tamanho da página do seu mapa para corresponder ao tamanho da imagem atual mais quaisquer células de borda que você deseja manter.
  9. Torne a grade do Roll20 totalmente transparente, para que você veja apenas a grade do mapa.

    Feito isso, a etapa opcional (embora recomendada) número 10 é usar o benefício da sua assinatura pro do transmogrificador para salvar este mapa em um jogo da biblioteca de mapas, para que você nunca precise passar por essa configuração novamente para esse mapa, caso deseje usá-lo novamente no futuro.

    O fluxo de trabalho anterior vem de um de nossos membros Pro,Kraynic, com muitos agradecimentos de nós aqui na equipe!
